碳化硅功率模块

碳化硅功率模块,SiC Mosfet 模块工厂, 封装与拓扑参数选型

按参数筛选

拓扑

封装

漏源电压 (V)

漏极电流 (A)

导通电阻 (mΩ)

阈值电压 (V)

栅极电荷 (nC)

导通损耗 (mJ)

关断损耗 (mJ)

符合条件: 39 清除
每页 8 16 25 48
CG350F120MBX100 分类:碳化硅功率模块封装:62mm
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
350
导通电阻(mΩ)
3.2
阈值电压(V)
2~4
栅极电荷(nC)
990
导通损耗(mJ)
4.99
关断损耗(mJ)
1.99
CG110SU120S2X100 分类:碳化硅功率模块封装:SOT-227
拓扑
Single-Unit
漏源电压(V)
1200
漏极电流(A)
110
导通电阻(mΩ)
17
阈值电压(V)
1.8~2.7
栅极电荷(nC)
117
导通损耗(mJ)
0.976
关断损耗(mJ)
0.41
CG400F170MBX100 分类:碳化硅功率模块封装:62mm
拓扑
Half-Bridge
漏源电压(V)
1700
漏极电流(A)
400
导通电阻(mΩ)
5
阈值电压(V)
2~4
栅极电荷(nC)
1984
导通损耗(mJ)
92
关断损耗(mJ)
25
CG500F120MBX100 分类:碳化硅功率模块封装:62mm
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
500
导通电阻(mΩ)
2.2
阈值电压(V)
2~4
栅极电荷(nC)
1480
导通损耗(mJ)
11.78
关断损耗(mJ)
2.77
CG300F170MAX100 分类:碳化硅功率模块封装:34mm
拓扑
Half-Bridge
漏源电压(V)
1700
漏极电流(A)
300
导通电阻(mΩ)
8.7
阈值电压(V)
2~4
栅极电荷(nC)
504
导通损耗(mJ)
14.1
关断损耗(mJ)
8.1
CG300F120MAX100 分类:碳化硅功率模块封装:34mm
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
300
导通电阻(mΩ)
5.2
阈值电压(V)
2~4
栅极电荷(nC)
716
导通损耗(mJ)
22.5
关断损耗(mJ)
16.7
CG500F120MBY100 分类:碳化硅功率模块封装:62mm
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
500
导通电阻(mΩ)
3.1
阈值电压(V)
2~4
栅极电荷(nC)
1192
导通损耗(mJ)
25.5
关断损耗(mJ)
15.6
CG80F120MAX100 分类:碳化硅功率模块封装:34mm
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
80
导通电阻(mΩ)
13
阈值电压(V)
2~4
栅极电荷(nC)
246
导通损耗(mJ)
2.56
关断损耗(mJ)
0.78
CG210SU120S2X100 分类:碳化硅功率模块封装:SOT-227
拓扑
Single-Unit
漏源电压(V)
1200
漏极电流(A)
210
导通电阻(mΩ)
9
阈值电压(V)
1.8~2.7
栅极电荷(nC)
180
导通损耗(mJ)
0.492
关断损耗(mJ)
0.205
CG63S120MNX100 分类:碳化硅功率模块封装:PIM
拓扑
Six-Pack
漏源电压(V)
1200
漏极电流(A)
63
导通电阻(mΩ)
37
阈值电压(V)
2~4
栅极电荷(nC)
58
导通损耗(mJ)
0.41
关断损耗(mJ)
0.018
CG34S120MNX100 分类:碳化硅功率模块封装:PIM
拓扑
Six-Pack
漏源电压(V)
1200
漏极电流(A)
34
导通电阻(mΩ)
80
阈值电压(V)
1.8~4
栅极电荷(nC)
37
导通损耗(mJ)
0.448
关断损耗(mJ)
0.061
CG800F170MPX100 分类:碳化硅功率模块封装:EconoDUAL3
拓扑
Half-Bridge
漏源电压(V)
1700
漏极电流(A)
800
导通电阻(mΩ)
3.2
阈值电压(V)
2~4
栅极电荷(nC)
1344
导通损耗(mJ)
60.1
关断损耗(mJ)
33.4
CG600F170MPX100 分类:碳化硅功率模块封装:EconoDUAL3
拓扑
Half-Bridge
漏源电压(V)
1700
漏极电流(A)
600
导通电阻(mΩ)
4.3
阈值电压(V)
2~4
栅极电荷(nC)
1008
导通损耗(mJ)
36.6
关断损耗(mJ)
24.3
CG500F170MPX100 分类:碳化硅功率模块封装:EconoDUAL3
拓扑
Half-Bridge
漏源电压(V)
1700
漏极电流(A)
500
导通电阻(mΩ)
5.2
阈值电压(V)
2~4
栅极电荷(nC)
840
导通损耗(mJ)
28.5
关断损耗(mJ)
18.9
CG400F170MPX100 分类:碳化硅功率模块封装:EconoDUAL3
拓扑
Half-Bridge
漏源电压(V)
1700
漏极电流(A)
400
导通电阻(mΩ)
6.5
阈值电压(V)
2~4
栅极电荷(nC)
672
导通损耗(mJ)
18.1
关断损耗(mJ)
10.5
CG300F170MPX100 分类:碳化硅功率模块封装:EconoDUAL3
拓扑
Half-Bridge
漏源电压(V)
1700
漏极电流(A)
300
导通电阻(mΩ)
8.7
阈值电压(V)
2~4
栅极电荷(nC)
504
导通损耗(mJ)
14.1
关断损耗(mJ)
8.1
CG900F120MPX100 分类:碳化硅功率模块封装:EconoDUAL3
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
900
导通电阻(mΩ)
1.8
阈值电压(V)
2~4
栅极电荷(nC)
2142
导通损耗(mJ)
65.1
关断损耗(mJ)
50.4
CG800F120MPX100 分类:碳化硅功率模块封装:EconoDUAL3
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
800
导通电阻(mΩ)
2
阈值电压(V)
2~4
栅极电荷(nC)
1904
导通损耗(mJ)
44.8
关断损耗(mJ)
38.5
CG600F120MPX100 分类:碳化硅功率模块封装:EconoDUAL3
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
600
导通电阻(mΩ)
2.7
阈值电压(V)
2~4
栅极电荷(nC)
1428
导通损耗(mJ)
24.6
关断损耗(mJ)
19.2
CG400F120MPX100 分类:碳化硅功率模块封装:EconoDUAL3
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
400
导通电阻(mΩ)
4
阈值电压(V)
2~4
栅极电荷(nC)
952
导通损耗(mJ)
16.9
关断损耗(mJ)
9.7
CG300F120MPX100 分类:碳化硅功率模块封装:EconoDUAL3
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
300
导通电阻(mΩ)
5.3
阈值电压(V)
2~4
栅极电荷(nC)
714
导通损耗(mJ)
10.6
关断损耗(mJ)
8.2
CG210F120MPX100 分类:碳化硅功率模块封装:EconoDUAL3
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
210
导通电阻(mΩ)
7.5
阈值电压(V)
2~4
栅极电荷(nC)
750
导通损耗(mJ)
6
关断损耗(mJ)
3.1
CG240F120MDX100 分类:碳化硅功率模块封装:Easy2B
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
240
导通电阻(mΩ)
5
阈值电压(V)
2.2~4.2
栅极电荷(nC)
730
导通损耗(mJ)
4.06
关断损耗(mJ)
3.95
CG210F120MDX100 分类:碳化硅功率模块封装:Easy2B
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
210
导通电阻(mΩ)
7.5
阈值电压(V)
2~4
栅极电荷(nC)
750
导通损耗(mJ)
12.1
关断损耗(mJ)
1.27
CG160F120MDX100 分类:碳化硅功率模块封装:Easy2B
拓扑
Half-Bridge
漏源电压(V)
1200
漏极电流(A)
160
导通电阻(mΩ)
9
阈值电压(V)
2~4
栅极电荷(nC)
625
导通损耗(mJ)
12.7
关断损耗(mJ)
4.6

碳化硅功率模块 参数档位一览

拓扑

取值 型号数
Half-Bridge 35
Single-Unit 2
Six-Pack 2

封装

取值 型号数
34mm 7
62mm 10

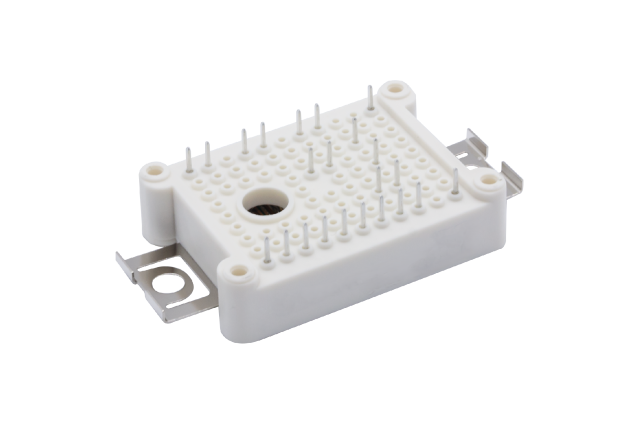

Easy1B 2
Easy2B 5
EconoDUAL3 11
PIM 2
SOT-227 2
